DWGPDF24 листа
Генплан территории
Основной чертёж с расстановкой всех элементов благоустройства
Полный проектНацпроект «Образование»

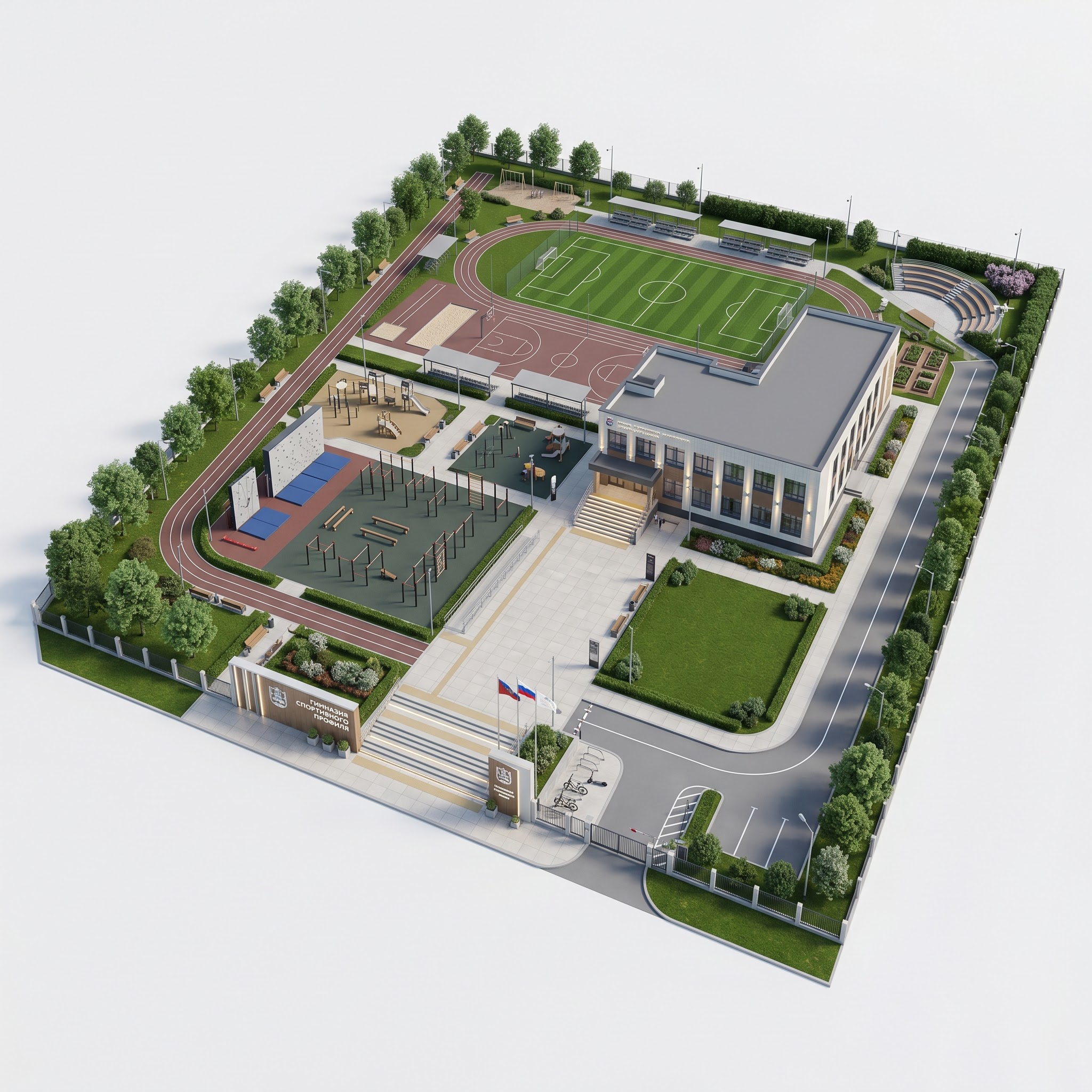

Школа с гимнастическим профилем
Проект построен на принципе функционального разделения: спортивное ядро, гимнастический городок, парадная зона и игровая площадка работают как самостоятельные блоки и не пересекаются по потокам. Беговая дорожка идёт по периметру и связывает все спортивные зоны единым кольцом для разминки и беговых упражнений. Амфитеатр у поля даёт трибуну для соревнований и площадку для уличных уроков. Хозяйственный проезд с парковкой выведен на отдельный въезд, чтобы транспорт не пересекался с детьми. Такая организация подходит для школы, где спорт — часть учебной программы, а не дополнительная опция.
- Полноценное спортивное ядро с футбольным полем, круговой беговой дорожкой и трибунами позволяет проводить уроки физкультуры и школьные соревнования по лёгкой атлетике без аренды стадиона
- Гимнастический городок со скалодромом, брусьями, турниками и матами закрывает программу гимназии спортивного профиля прямо на территории школы
- Амфитеатр рядом со спортивным ядром даёт трибуну для матчей и площадку для разборов тренировок и уличных уроков
- Парадная зона с флагштоками и стелой работает как место для линеек и торжественных построений вне зависимости от погоды в зале
- Хозяйственный въезд с парковкой выделен в отдельный сектор, чтобы служебный транспорт не пересекался с маршрутами учеников
- Учебно-опытные грядки у фасада дают практическую базу для уроков окружающего мира и биологии
- 9000
- Площадь территории
- 8зон
- Функциональных зон
- 78позиций
- МАФ в спецификации
Концепция
Проект школы с гимнастическим профилем
1 / 1
Территория гимназии спортивного профиля организована вокруг полноценного спортивного ядра с футбольным полем, беговой дорожкой и трибунами, что позволяет проводить уроки физкультуры и школьные соревнования по лёгкой атлетике без выезда на сторонние объекты.
Перед главным входом сформирована парадная зона с флагштоками, информационной стелой и широкой лестницей — пространство используется для линеек и торжественных построений. Гимнастический городок с турниками, брусьями и скалодромом вынесен в отдельный сектор и работает в режиме внеурочной подготовки.
Амфитеатр у спортивного ядра расширяет сценарии: уличные уроки, разборы матчей, школьные мероприятия. Игровая площадка с качелями обслуживает группу продлённого дня младших классов. На территории также размещены учебно-опытные грядки, велопарковка и служебный проезд с парковкой.
Концепция проекта
Территория как часть учебной программы
Каждая зона двора закрыта под конкретный раздел физического воспитания, а не под общее благоустройство
В типовых школах двор обычно решает задачу «куда выпустить детей на перемене»: ставится одна универсальная площадка, асфальтовое покрытие и пара лавочек по периметру. Уроки физкультуры при этом проходят в тесном зале, а лёгкая атлетика и игровые виды спорта требуют выезда на муниципальный стадион. Для школы со спортивным профилем такой подход не работает — учебная программа гимназии физически не помещается в стены здания. Проект решает задачу через специализацию зон. Спортивное ядро с искусственным газоном, круговой беговой дорожкой на четыре полосы и ямой для прыжков в длину закрывает раздел лёгкой атлетики и игровых видов прямо на территории. Гимнастический городок со скалодромом, брусьями, перекладинами, рукоходами и матовым покрытием выведен в отдельный сектор и работает под занятия ОФП и гимнастику — основной профиль школы. Баскетбольная площадка с разметкой добавляет игровой вид спорта без захода в зал. Амфитеатр у поля используется для разборов соревнований и уличных уроков. Парадная зона со стелой и флагштоками держит торжественные построения и линейки. Игровая площадка с качелями обслуживает группу продлённого дня младших классов. Все зоны связаны кольцом беговой дорожки, которое само по себе работает как разминочный маршрут. В результате гимназия получает не двор, а учебную инфраструктуру: уроки физкультуры идут параллельно в нескольких форматах, школьные соревнования проводятся на месте, расходы на аренду внешних объектов уходят. Педагог работает в привычной школьной среде, а не везёт класс через город.
5 разделов
Разделов физической культуры закрыто на территории: лёгкая атлетика, гимнастика, ОФП, баскетбол, футбол3 класса
Одновременно могут вести урок физкультуры в разных зонах без пересечений200 м
Длина круговой беговой дорожки на четыре полосы для лёгкой атлетики120 мест
Вместимость амфитеатра для уличных уроков и разборов соревнованийНаполнение проекта
Что входит в Полный проект
45 элементов в единой тематической стилистике
01
Оборудование для уроков физкультуры
Элементы спортивного ядра, на которых проводятся регулярные занятия по разделам лёгкой атлетики и игровых видов спорта
- Футбольное поле с искусственным газоном и разметкой
- Круговая беговая дорожка на 4 полосы с резиновым покрытием
- Яма для прыжков в длину с песком
- Баскетбольная площадка с разметкой и щитами — 2 шт.
- Футбольные ворота — 2 шт.
02
Гимнастический городок и зона ОФП
Профильная площадка гимназии для занятий гимнастикой, скалолазанием и общей физической подготовкой
- Скалодром с зацепами
- Брусья параллельные и разновысокие
- Перекладины разной высоты — 6 шт.
- Рукоход
- Гимнастические маты
- Бревно гимнастическое
- Комплекс турников и шведских стенок
03
Зоны для школьных событий и линеек
Пространства, где проходят торжественные построения, линейки и зрительские мероприятия
- Парадная лестница с площадкой
- Флагштоки — 3 шт.
- Информационная стела
- Амфитеатр на 120 мест
- Трибуны у футбольного поля — 3 секции с навесами
04
Площадка для младших классов и продлёнки
Игровая зона для учеников начальной школы во время продлённого дня и больших перемен
- Игровой комплекс с горкой
- Качели — 2 шт.
- Песочница
- Игровые домики и фигуры
- Резиновое покрытие безопасности
05
Зоны для практических уроков на воздухе
Пространства для занятий по окружающему миру, биологии и уличных уроков по другим предметам
- Учебно-опытные грядки — 6 шт.
- Амфитеатр как уличный класс
- Информационные стенды у грядок
06
Тихий отдых и зоны ожидания
Места для отдыха между уроками, ожидания родителей после занятий и общения учеников на переменах
- Скамьи вдоль беговой дорожки
- Скамьи на парадной площади
- Навесы со скамьями у спортивного ядра — 3 шт.
- Газон с дорожками у входа
- Велопарковка
07
Хозяйственная и транспортная инфраструктура
Служебный въезд для подвоза питания, инвентаря и обслуживания территории, отделённый от детских маршрутов
- Асфальтовый проезд с разметкой
- Парковочные места — 4 шт.
- Шлагбаум на въезде
- Калитка для пешеходов
- Площадка разворота
08
Безопасность и освещение
Элементы, обеспечивающие просматриваемость территории, контроль доступа и работу в тёмное время суток
- Периметральное ограждение с цоколем
- Калитки контроля доступа
- Парковые светильники по периметру
- Прожекторы освещения спортивного ядра
- Урны вдоль маршрутов — 12 шт.
09
Озеленение территории
Древесно-кустарниковые посадки и газоны, формирующие зелёный каркас и буфер от шума
- Рядовая посадка деревьев по периметру
- Живая изгородь из кустарника
- Газонные участки
- Цветники у входной группы
- Декоративные кустарники у амфитеатра
Что входит в комплект проекта
Полный пакет проектных материалов, готовый к использованию и адаптации.
0документов
0листов графики
380МБ в архиве
СП 82.13330.2016 · СП 42.13330.2016 · ГОСТ Р 52169PDF4 листа
Схема зонирования
Разделение территории на функциональные зоны с экспликацией
DWGPDF8 листов
План покрытий
Типы и площади покрытий с привязкой к производителям и артикулам
DWGPDF6 листов
Дендроплан
Схема озеленения с указанием пород, габаритов и количества растений
XLSXPDF2 листа
Ассортиментная ведомость
Таблица растений с количеством, высотой, возрастом и стоимостью
XLSXPDF47 позиций
Спецификация МАФ
Полный перечень изделий с артикулами, габаритами и ценами
DWGPDF5 листов
Схема освещения
Расстановка опор освещения с расчётом уровней и зон охвата
DWGPDF6 листов
Ливневая канализация
Трассировка сети водоотведения с уклонами и врезками
DWGPDF4 листа
Вертикальная планировка
Чертёж отметок и уклонов рельефа территории
JPG18 файлов · 4K
3D-визуализации
Рендеры в высоком разрешении — общий план и детальные ракурсы
PDF32 страницы
Пояснительная записка
Описание проектных решений и принятых технических условий
XLSXPDFлокальные сметы
Фрагменты сметной документации
Примеры смет по ключевым разделам для ориентира по бюджету проекта
Хотите получить полный комплект?
Оставьте контакты — отпривим архив на email в течение часа.
Бесплатно для муниципальных заказчиков и проектировщиков
Гибкая основа
Адаптация проекта под ваши условия
Проект разработан как гибкая основа. Меняем размеры, бюджет и состав зон — сохраняем качество и нормативное соответствие.
Размер и геометрия участка
Масштабируется под участок от 0,3 до 2,5 га. Форма границ любая — состав зон сохраняется, расположение перестраивается.
0,23 га
0,90 га
1,80 га
0,23 га
0,90 габазовый 0,90 га
1,80 гаМеняется
- МАФ, шт78
- Площадь зон×1.00
- Пропуск., чел/день450
Сохраняется
- Все функц. зоны
- Нормативы СП/ГОСТ
- Доступная среда
Бюджет реализации
Три ценовые категории — от базовой до премиум. Различаются материалы и уровень МАФ, функциональность сохраняется.
Стоимость реализации
от 49.8 до 64.7 млн ₽
Срок
5–7 месяцев
Покрытия
Тротуарная плитка 400×400 + резиновое покрытие по слоям
МАФ
Скамьи с лиственницей, урны двухсекционные, перголы
Освещение
Парковые опоры, диммирование, подсветка МАФ
Озеленение
Крупномеры 3–4 м, кустарники с комом, миксбордеры
Переход между категориями возможен на этапе адаптации. Спецификация МАФ пересчитывается автоматически.
Климатическая зона
Растения, покрытия и конструкции адаптируются под климат региона — от южных до северных территорий.
Темп.
−35 °C … +35 °C
Снег
180 кг/м² (III район)
Ветер
23 кг/м² (I район)
Дендроплан: Базовая ведомость проекта — липа, клён, берёза, спирея, кизильник
Покрытия: Стандартные морозостойкие покрытия с антискольжением F150
МАФ: Стандартная антикоррозия: оцинковка + порошковая покраска
Состав функциональных зон
Каждую зону можно исключить, заменить или дополнить под реальные потребности территории и её пользователей.
Площадь
9 000 м²
Стоимость
49.8 млн ₽
МАФ
78 шт.
Как происходит адаптация
Типовой срок �� 4–6 недельШАГ 01
Бриф и исходные данные
Вы присылаете геоподоснову участка, список требований и бюджетные рамки
2–3 дня
ШАГ 02
Предварительный расчёт
Пересчитываем проект под ваши параметры, готовим КП на адаптацию
2–3 дня
ШАГ 03
Адаптация проектной документации
Переработка всех разделов, привязка к участку, корректировка спецификации
2–3 недели
ШАГ 04
Согласование и доработки
Показываем результат, вносим правки по замечаниям заказчика
1 неделя
ШАГ 05
Передача комплекта
Финальные DWG, PDF, сметы, спецификация МАФ, пояснительная записка
1 день
Хотите рассчитать адаптацию под ваш участок?
Пришлите границы участка и требования — в течение 3 рабочих дней подготовим КП с составом работ и стоимостью.
Стоимость адаптации — от 180 000 ₽ · Срок — от 2 недель
Сценарии работы с проектом
Как вы можете использовать этот проект
Три сценария работы с типовым решением — для муниципалитетов, проектировщиков и проектных организаций. Выберите подходящий
Для муниципалитетов и подрядчиков
Взять проект целиком
Готовый комплект для вашей территории
Подходит, если у вас есть участок и задача реализовать комплексное благоустройство. Адаптируем проект под геометрию, климат и бюджет, сопроводим до реализации
Для кого подходит
Администрации городов и районов, управляющие компании, подрядные организации, генподрядчики бюджетных объектов
Что входит
- Полный комплект проектных материалов
- Адаптация под ваш участок (геометрия, рельеф, контекст)
- Корректировка под климатическую зону
- Сопровождение экспертизы и согласований
- Комплектация МАФ напрямую от производителя
от 420 000 ₽
Срок адаптации — от 2 недель
Итоговая стоимость зависит от объёма доработок
Для проектировщиков
Взять отдельные узлы
Готовые решения зон — в ваш проект
Подходит, если вы ведёте свой проект и хотите использовать готовые узлы — спортивное ядро, входную группу, игровой городок, узел озеленения
Для кого подходит
Индивидуальные проектировщики, архитекторы, небольшие студии, работающие над собственными объектами
Что входит
- DWG-фрагменты конкретных узлов проекта
- Технические узлы в разрезах (покрытия, основания, крепления)
- Спецификация МАФ для выбранного узла
- Возможность заказать только нужные изделия
- Техподдержка при интеграции в ваш проект
от 18 000 ₽ за узел
Бесплатно при заказе комплектации от 800 000 ₽
Узлы сертифицированы и соответствуют СП
Для проектных организаций
Закладывать МАФ в свои проекты
Партнёрская программа для бюро
Подходит, если ваше бюро регулярно разрабатывает проекты благоустройства и вы хотите закладывать качественные МАФ с понятной комплектацией
Для кого подходит
Проектные бюро и мастерские с портфолио от 5 проектов, архитектурные студии, работающие с муниципальным и коммерческим заказчиком
Что входит
- Полная DWG/SKP библиотека всех изделий
- Готовые тексты для ведомостей и пояснительных записок
- Персональный менеджер и техподдержка
- Партнёрские цены на комплектацию
- Приоритетная комплектация при реализации ваших объектов
Подключение — бесплатно
Условия партнёрства — индивидуально
Для бюро с подтверждённым портфолио
Не уверены, какой сценарий вам подходит?
Расскажите о задаче — подберём оптимальный вариант сотрудничества и ответим на вопросы
Финансирование
Под какие программы финансирования подходит проект
Проект адаптирован под требования федеральных, региональных и ведомственных программ. Готовы сопроводить подачу заявки от консультации до авторского надзора при реализации.
Программ подходит
2
2 — без адаптации
Диапазон бюджета
0,5–500млн ₽
в зависимости от программы
Готовность пакета
78%
в среднем по программам
Опыт сопровождения
80+
успешных заявок за 2019–2025
Нацпроект «Образование»
Модернизация школьных систем образования
Национальный проект · Минпросвещения России · 2019–2030
Проект соответствует
Параметры программы
Бюджет
от 25 до 500 млн ₽ на объект
Софинансирование
Федеральный 95% · Регион 5% (для субъектов с низкой бюджетной обеспеченностью)
Целевые территории
Территории государственных и муниципальных школ, лицеев, гимназий
Подача заявок
Конкурс субъектов РФ: заявки — IV квартал предыдущего года
Реализация
12–24 месяца от утверждения лимитов
Что требует программа
- 1Соответствие СанПиН 1.2.3685-21 и СП 251.1325800
- 2Возрастное зонирование: младшие / средние / старшие классы
- 3Ударопоглощающие покрытия под игровое оборудование (EN 1177)
- 4Антивандальное исполнение малых архитектурных форм
- 5Обеспечение доступности для детей с ОВЗ
- 6Видеонаблюдение по периметру и освещение
Как проект соответствует
- Все зоны, покрытия и МАФ — по действующим СанПиН и СП для образовательных объектов
- В проекте 5 зон с разделением по возрасту и разными типами активностей
- Бесшовное резиновое покрытие 40 мм, сертификат EN 1177 с HIC-тестами
- Все МАФ — антивандальное исполнение, усиленные крепления, покрытие PVD
- Инклюзивная игровая зона, тактильная навигация, пандусы и поручни
- Закладные под 8 камер, периметральное освещение по СП 52.13330
Готовность пакета документов
5 готово · 1 адаптируется · 3 готовим- Архитектурно-планировочное решение территории школы· Готово
- Возрастное зонирование и программа активностей· Готово
- Спецификация оборудования с протоколами EN 1177· Готово
- Проект освещения и видеонаблюдения· Готово
- Расчёт пропускной способности по возрастным группам· Готово
Программы субъектов РФ
Региональные программы благоустройства
Субъекты РФ · индивидуальные программы благоустройства
Проект соответствует
Параметры программы
Бюджет
от 2 до 50 млн ₽ (варьируется по регионам)
Софинансирование
Регион 70–90% · Муниципалитет 10–30%
Целевые территории
Общественные пространства, школы, детские сады, дворовые территории
Подача заявок
Индивидуально по регионам — обычно IV квартал предыдущего года
Реализация
12–18 месяцев
Что требует программа
- 1Соответствие региональным нормативам градостроительного проектирования
- 2Климатическая адаптация (снеговая, ветровая, температурная нагрузки)
- 3Включение в реестр проектов повторного применения (по запросу региона)
- 4Региональные квоты на локальных поставщиков
Как проект соответствует
- Основа — СП и ГОСТ РФ, уточняется под конкретный субъект при адаптации
- 4 климатические зоны проработаны, выбор по региону на шаге адаптации
- Готов пакет для внесения в ГИС ЕГРЗ и региональные реестры
- Сеть партнёров-производителей в 58 регионах РФ
Готовность пакета документов
3 готово · 2 адаптируется · 2 готовим- Типовой комплект чертежей· Готово
- Сметная документация· Готово
- Спецификации с российскими аналогами· Готово
- Адаптация под региональные нормативы· Адаптируется
- Климатическая адаптация под субъект· Адаптируется
Как мы помогаем с подачей
От консультации до авторского надзора01
Консультация
Определяем подходящую программу, оцениваем шансы одобрения и формируем стратегию подачи
1–2 дня
02
Адаптация проекта
Привязка к вашему участку, корректировка зонирования и спецификации под требования программы
2–4 недели
03
Подготовка пакета
Все документы, презентации, обоснования социально-экономического эффекта и визуализации
2–3 недели
04
Сопровождение подачи
Помогаем с загрузкой в электронные системы, отвечаем на замечания экспертизы и комиссии
по ситуации
05
Авторское сопровождение
После одобрения — контроль при реализации, авторский надзор и корректировки в ходе стройки
по запросу
Не знаете, под какую программу подать?
Расскажите о территории и задачах — подберём программу с максимальным шансом одобрения и рассчитаем возможный бюджет под вашу ситуацию.
Материалы проекта
Получите материалы проекта
Пришлём архив с полным комплектом документов на email в течение рабочего часа. Бесплатно для муниципальных заказчиков, проектировщиков и подрядчиков.
Что в архиве
- DWGГенплан и рабочая документация12 чертежей в AutoCAD 2018, масштаб 1:500 и 1:100, слои по ГОСТ
- PDFПояснительная записка48 страниц, разделы ПЗ, ОДИ, ООС, пожарной безопасности
- XLSXСпецификация МАФ и ведомость объёмов47 позиций с артикулами, ценами и нормативными ссылками
- JPG3D-визуализации и рендеры24 ракурса территории, зон и фасада школы, 3840×2160 px
- PDFФрагменты сметной документацииЛокальные сметы по разделам, методика пересчёта под регион
Общий объём архива — 148 МБ. Ссылка на скачивание действительна 7 дней.
Что будет после отправки формы
- 01В течение часаАрхив на emailАвтоматически, в одном письме — архив со всеми материалами
- 02В течение дняЗвонок менеджераУточним задачу и подскажем по адаптации — только если захотите
- 03В течение неделиПодборка похожих решенийПришлём 3–5 типовых проектов по вашему направлению. Одно письмо, без навязчивости
Почему бесплатно для муниципалитетов
Проект разработан как витрина наших решений и малых архитектурных форм. Если вы используете его в своей работе и захотите заказать МАФ напрямую или через генподрядчика — мы будем рады. Если нет — материалы остаются у вас, без обязательств и подписок.
.png)
ГК «Набережная»
Типовые проекты и производство МАФ
- Проектов
- 180+
- Регионов
- 42
- Лет опыта
- 14
СРО проектировщиковISO 9001:2015152-ФЗ
За последний год
Материалы скачали 312+ муниципалитетов, 840+ проектных бюро и 180+ подрядных организаций
Или напрямую:
Соответствует 152-ФЗ · Защита ПДн · Отписка одним кликом
Частые вопросы
Частые вопросы о проекте
Честные ответы на вопросы о работе с типовым проектом, правах на материалы, комплектации и сопровождении. Не нашли ответ — напишите, добавим.
Использование проекта
Права и юридические вопросы
МАФ и комплектация
Нормативы и документация
Оплата и работа с бюджетом
Сопровождение и экспертиза
Не нашли ответ на свой вопрос?
Напишите — ответим в течение рабочего дня. Вопрос и ответ добавим в этот раздел, чтобы помочь другим.
Каталог проектов
Другие типовые проекты в каталоге
180+ готовых решений для территорий разного типа, масштаба и бюджета. Выберите подходящий под вашу задачу.
Сельская школа с пришкольным участком
Школьная территория с агроучастком, спортивным ядром и игровой зоной для младших классов
90008 зон47 МАФ
Нацпроект «Образование»Региональные программы
Реализация от 60500000 млн ₽
Посмотреть
Благоустройство территории школы им. Миронова Ю.М.
Комплексное благоустройство пришкольной территории со спортивным ядром и учебными зонами.
9000 м27 зон58 МАФ
Реализация от 55600000 млн ₽
ПосмотретьВ каталоге больше типовых проектов
180+ готовых решений для дворов, скверов, парков, школ, детских садов, набережных и других типов территорий. С фильтрацией по бюджету, программам и регионам.
