DWGPDF24 листа
Генплан территории
Основной чертёж с расстановкой всех элементов благоустройства
МодульФКГС
Волейбольная площадка
Решение собрано как самодостаточный спортивный объект: игровое поле, зрительские трибуны, скамьи запасных, входной узел и велопарковка размещены на минимальной территории без потери функциональности. Сетчатое ограждение по периметру удерживает мяч в пределах площадки и снимает риски для соседних зон, а мачтовое освещение продлевает время использования до позднего вечера. Озеленение по периметру визуально отделяет площадку от прилегающих территорий, а тактильная плитка и питьевой фонтанчик у входа обеспечивают доступность объекта.
- Полноразмерное игровое поле с двухцветной разметкой соответствует требованиям к площадкам для любительского волейбола и подходит для проведения районных турниров
- Зрительские трибуны на 4 ряда и отдельные скамьи запасных позволяют проводить матчи с командами и болельщиками без аренды дополнительной инфраструктуры
- Сетчатое ограждение высотой 4 м удерживает мяч внутри площадки и позволяет размещать объект в плотной городской застройке без риска для прохожих
- Мачтовое освещение с прожекторами обеспечивает игровой режим в тёмное время суток и расширяет окно использования площадки за пределы светового дня
- Входной узел с тактильной плиткой, питьевым фонтанчиком и велопарковкой решает вопросы доступности и логистики посетителей без дополнительных решений
- Озеленение по периметру с деревьями и цветниками формирует комфортный микроклимат и визуально отделяет площадку от прилегающей территории
- 600
- Площадь территории
- 4зон
- Функциональных зон
- 22позиций
- МАФ в спецификации
Концепция

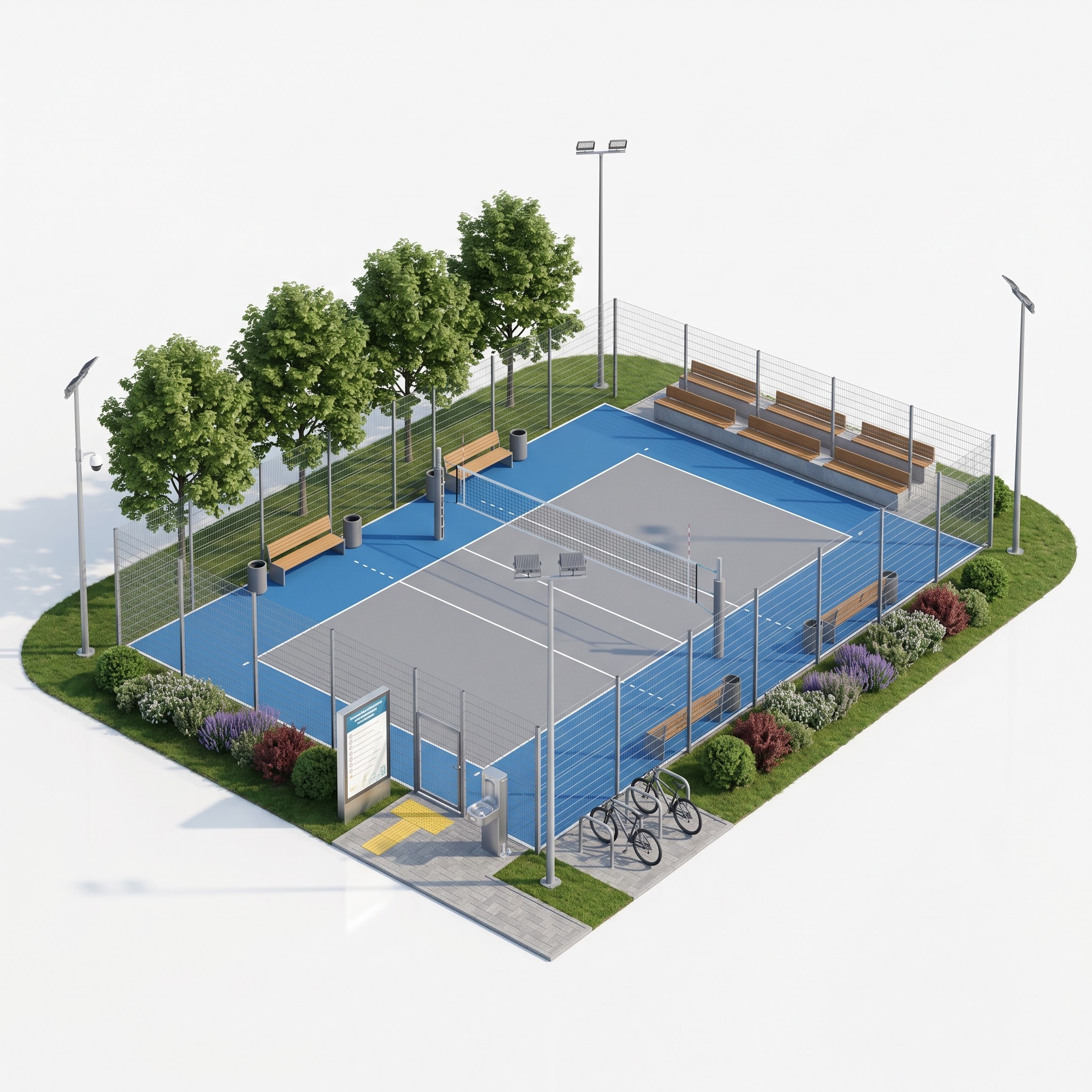

Проект волейбольной площадки
1 / 1
Площадка спроектирована для любительского и тренировочного волейбола под открытым небом. Игровое поле выполнено с резиновым покрытием в двухцветной разметке: синяя зона свободного пространства и серое игровое поле с белой разметкой по стандартам волейбола 9×18 м.
По периметру установлено сетчатое ограждение высотой около 4 м, исключающее вылет мяча за пределы площадки. С одной из длинных сторон установлены деревянные трибуны на 4 ряда для зрителей и команд запаса, с противоположной — скамьи для игроков и урны.
Входная группа оснащена калиткой с тактильной плиткой, информационным стендом с правилами пользования, питьевым фонтанчиком и велопарковкой. По периметру высажены деревья и декоративные кустарники, цветники с лавандой и другими многолетниками. Освещение мачтовое, с прожекторами на высоких опорах для вечерних игр.
Концепция модуля
Волейбольная площадка как полный спортивный объект
Не просто поле с сеткой, а самодостаточный объект с трибунами, освещением и инфраструктурой для регулярных игр и любительских турниров
Большинство уличных волейбольных площадок в городах сводится к минимуму: сетка, разметка и ограждение. На таких объектах нельзя провести полноценный матч с зрителями, нет инфраструктуры ожидания, нет освещения для вечерних игр. В результате площадка работает несколько часов в день и только для случайных игр — соревновательная функция полностью выпадает, и любительские команды вынуждены искать платные залы или ехать в другие районы. Этот проект решает задачу через полный набор инфраструктуры на минимальной территории. Игровое поле выполнено с двухцветным резиновым покрытием и стандартной разметкой 9×18 м — то есть подходит не только для тренировок, но и для официальных любительских матчей. Вдоль длинной стороны установлены деревянные трибуны на 4 ряда — это место для зрителей, команд запаса и тренеров, без которого турнир не провести. С противоположной стороны размещены скамьи для разогрева и ожидания. Сетчатое ограждение высотой около 4 м удерживает мяч в пределах площадки, а мачтовое освещение с прожекторами обеспечивает игру после захода солнца. Входной узел с информационным стендом, питьевым фонтанчиком, тактильной плиткой и велопарковкой закрывает вопросы доступности и логистики. В итоге площадка работает как полноценный спортивный объект, а не как обычная «коробка». На ней можно проводить регулярные тренировки секций, любительские турниры с командами запаса и зрителями, вечерние игры жителей района. Отпадает необходимость арендовать зал для матчей и искать дополнительные места для зрителей — всё собрано в одном месте.
9×18 м
Стандартный размер игрового поля для волейбола по правилам40 мест
Вместимость зрительских трибун для проведения матчей и турнировДо 23:00
Возможное время использования площадки за счёт мачтового освещения4 м
Высота периметрального ограждения, удерживающего мяч в границах площадкиНаполнение модуля
Что входит в Модуль
24 элементов в единой тематической стилистике
01
Оборудование для игры в волейбол
Элементы, необходимые для проведения тренировок и матчей по волейболу на стандартном поле
- Игровое поле с резиновым покрытием и разметкой 9×18 м
- Волейбольные стойки металлические с регулировкой высоты — 2 шт.
- Волейбольная сетка профессиональная
- Антенны на сетке для контроля попадания — 2 шт.
02
Зрительская и тренерская зона
Места для болельщиков, команд запаса и тренеров во время матчей и тренировок
- Деревянные трибуны на 4 ряда вдоль длинной стороны
- Скамьи для команд запаса со спинкой — 3 шт.
- Урны металлические рядом со скамьями — 3 шт.
03
Ограждение и удержание мяча
Конструкции, защищающие прилегающую территорию от вылета мяча за пределы площадки
- Сетчатое ограждение по периметру высотой около 4 м
- Металлические опорные столбы ограждения
- Калитка входная с доводчиком
04
Освещение для вечерних игр
Световое оборудование, обеспечивающее игровой режим в тёмное время суток
- Мачта с прожекторами над игровым полем
- Опоры освещения по углам площадки — 2 шт.
- Прожекторы LED направленного света
- Камера видеонаблюдения на опоре
05
Входная группа и доступность
Элементы, обеспечивающие комфортный и доступный вход на площадку для всех категорий посетителей
- Информационный стенд с правилами пользования
- Тактильная плитка перед калиткой
- Питьевой фонтанчик уличный
- Мощёная пешеходная площадка перед входом
06
Парковка и хранение
Инфраструктура для приезжающих на площадку игроков и зрителей
- Велопарковка стоечная на 6 мест
- Мощёное основание под велопарковкой
07
Озеленение по периметру
Зелёные насаждения, формирующие микроклимат и визуально отделяющие площадку от соседних территорий
- Деревья лиственные крупномерные — 4 шт.
- Цветники с лавандой и многолетниками
- Декоративные кустарники по периметру
- Газон рулонный на свободной площади
Что входит в комплект модуля
Полный пакет проектных материалов, готовый к использованию и адаптации.
0документов
0листов графики
380МБ в архиве
СП 82.13330.2016 · СП 42.13330.2016 · ГОСТ Р 52169PDF4 листа
Схема зонирования
Разделение территории на функциональные зоны с экспликацией
DWGPDF8 листов
План покрытий
Типы и площади покрытий с привязкой к производителям и артикулам
DWGPDF6 листов
Дендроплан
Схема озеленения с указанием пород, габаритов и количества растений
XLSXPDF2 листа
Ассортиментная ведомость
Таблица растений с количеством, высотой, возрастом и стоимостью
XLSXPDF47 позиций
Спецификация МАФ
Полный перечень изделий с артикулами, габаритами и ценами
DWGPDF5 листов
Схема освещения
Расстановка опор освещения с расчётом уровней и зон охвата
DWGPDF6 листов
Ливневая канализация
Трассировка сети водоотведения с уклонами и врезками
DWGPDF4 листа
Вертикальная планировка
Чертёж отметок и уклонов рельефа территории
JPG18 файлов · 4K
3D-визуализации
Рендеры в высоком разрешении — общий план и детальные ракурсы
PDF32 страницы
Пояснительная записка
Описание проектных решений и принятых технических условий
XLSXPDFлокальные сметы
Фрагменты сметной документации
Примеры смет по ключевым разделам для ориентира по бюджету проекта
Хотите получить полный комплект?
Оставьте контакты — отпривим архив на email в течение часа.
Бесплатно для муниципальных заказчиков и проектировщиков
Гибкая основа
Адаптация проекта под ваши условия
Проект разработан как гибкая основа. Меняем размеры, бюджет и состав зон — сохраняем качество и нормативное соответствие.
Размер и геометрия участка
Масштабируется под участок от 0,3 до 2,5 га. Форма границ любая — состав зон сохраняется, расположение перестраивается.
0,01 га
0,06 га
0,12 га
0,01 га
0,06 габазовый 0,06 га
0,12 гаМеняется
- МАФ, шт22
- Площадь зон×1.00
- Пропуск., чел/день450
Сохраняется
- Все функц. зоны
- Нормативы СП/ГОСТ
- Доступная среда
Бюджет реализации
Три ценовые категории — от базовой до премиум. Различаются материалы и уровень МАФ, функциональность сохраняется.
Стоимость реализации
от 4.3 до 5.6 млн ₽
Срок
5–7 месяцев
Покрытия
Тротуарная плитка 400×400 + резиновое покрытие по слоям
МАФ
Скамьи с лиственницей, урны двухсекционные, перголы
Освещение
Парковые опоры, диммирование, подсветка МАФ
Озеленение
Крупномеры 3–4 м, кустарники с комом, миксбордеры
Переход между категориями возможен на этапе адаптации. Спецификация МАФ пересчитывается автоматически.
Климатическая зона
Растения, покрытия и конструкции адаптируются под климат региона — от южных до северных территорий.
Темп.
−35 °C … +35 °C
Снег
180 кг/м² (III район)
Ветер
23 кг/м² (I район)
Дендроплан: Базовая ведомость проекта — липа, клён, берёза, спирея, кизильник
Покрытия: Стандартные морозостойкие покрытия с антискольжением F150
МАФ: Стандартная антикоррозия: оцинковка + порошковая покраска
Состав функциональных зон
Каждую зону можно исключить, заменить или дополнить под реальные потребности территории и её пользователей.
Площадь
600 м²
Стоимость
4.3 млн ₽
МАФ
22 шт.
Как происходит адаптация
Типовой срок �� 4–6 недельШАГ 01
Бриф и исходные данные
Вы присылаете геоподоснову участка, список требований и бюджетные рамки
2–3 дня
ШАГ 02
Предварительный расчёт
Пересчитываем проект под ваши параметры, готовим КП на адаптацию
2–3 дня
ШАГ 03
Адаптация проектной документации
Переработка всех разделов, привязка к участку, корректировка спецификации
2–3 недели
ШАГ 04
Согласование и доработки
Показываем результат, вносим правки по замечаниям заказчика
1 неделя
ШАГ 05
Передача комплекта
Финальные DWG, PDF, сметы, спецификация МАФ, пояснительная записка
1 день
Хотите рассчитать адаптацию под ваш участок?
Пришлите границы участка и требования — в течение 3 рабочих дней подготовим КП с составом работ и стоимостью.
Стоимость адаптации — от 180 000 ₽ · Срок — от 2 недель
Сценарии работы с проектом
Как вы можете использовать этот проект
Три сценария работы с типовым решением — для муниципалитетов, проектировщиков и проектных организаций. Выберите подходящий
Для муниципалитетов и подрядчиков
Взять проект целиком
Готовый комплект для вашей территории
Подходит, если у вас есть участок и задача реализовать комплексное благоустройство. Адаптируем проект под геометрию, климат и бюджет, сопроводим до реализации
Для кого подходит
Администрации городов и районов, управляющие компании, подрядные организации, генподрядчики бюджетных объектов
Что входит
- Полный комплект проектных материалов
- Адаптация под ваш участок (геометрия, рельеф, контекст)
- Корректировка под климатическую зону
- Сопровождение экспертизы и согласований
- Комплектация МАФ напрямую от производителя
от 420 000 ₽
Срок адаптации — от 2 недель
Итоговая стоимость зависит от объёма доработок
Для проектировщиков
Взять отдельные узлы
Готовые решения зон — в ваш проект
Подходит, если вы ведёте свой проект и хотите использовать готовые узлы — спортивное ядро, входную группу, игровой городок, узел озеленения
Для кого подходит
Индивидуальные проектировщики, архитекторы, небольшие студии, работающие над собственными объектами
Что входит
- DWG-фрагменты конкретных узлов проекта
- Технические узлы в разрезах (покрытия, основания, крепления)
- Спецификация МАФ для выбранного узла
- Возможность заказать только нужные изделия
- Техподдержка при интеграции в ваш проект
от 18 000 ₽ за узел
Бесплатно при заказе комплектации от 800 000 ₽
Узлы сертифицированы и соответствуют СП
Для проектных организаций
Закладывать МАФ в свои проекты
Партнёрская программа для бюро
Подходит, если ваше бюро регулярно разрабатывает проекты благоустройства и вы хотите закладывать качественные МАФ с понятной комплектацией
Для кого подходит
Проектные бюро и мастерские с портфолио от 5 проектов, архитектурные студии, работающие с муниципальным и коммерческим заказчиком
Что входит
- Полная DWG/SKP библиотека всех изделий
- Готовые тексты для ведомостей и пояснительных записок
- Персональный менеджер и техподдержка
- Партнёрские цены на комплектацию
- Приоритетная комплектация при реализации ваших объектов
Подключение — бесплатно
Условия партнёрства — индивидуально
Для бюро с подтверждённым портфолио
Не уверены, какой сценарий вам подходит?
Расскажите о задаче — подберём оптимальный вариант сотрудничества и ответим на вопросы
Финансирование
Под какие программы финансирования подходит проект
Проект адаптирован под требования федеральных, региональных и ведомственных программ. Готовы сопроводить подачу заявки от консультации до авторского надзора при реализации.
Программ подходит
2
2 — без адаптации
Диапазон бюджета
0,5–500млн ₽
в зависимости от программы
Готовность пакета
80%
в среднем по программам
Опыт сопровождения
80+
успешных заявок за 2019–2025
ФКГС
Формирование комфортной городской среды
Федеральный проект · Минстрой России · с 2017 года
Проект соответствует
Параметры программы
Бюджет
от 3 до 150 млн ₽
Софинансирование
Федеральный 70% · Регион 25% · Муниципалитет 5%
Целевые территории
Общественные пространства, дворы, прилегающие к социальным объектам территории
Подача заявок
Ежегодный цикл: заявки — до 1 июля, отбор — сентябрь
Реализация
10–18 месяцев от одобрения до ввода
Что требует программа
- 1Общественное обсуждение не менее 30 дней с протоколами
- 2Доля МАФ в смете — не более 30%
- 3Полное соответствие СП 59.13330 (доступная среда)
- 4Российское происхождение материалов и МАФ (балл локализации)
- 5Обоснование социально-экономического эффекта
- 6Гарантийный срок эксплуатации не менее 5 лет
Как проект соответствует
- Процедура заложена в разделе 12. Готовы материалы для слушаний, макеты и презентация
- Доля МАФ в смете проекта — 24%, в рамках установленного лимита
- Безбарьерный маршрут МГН, покрытия, пандусы — по СП 59.13330.2020
- Все 47 позиций МАФ — отечественные производители с сертификатами СТ-1
- Готов раздел с расчётом пропускной способности и охвата пользователей
- Гарантия на МАФ — 5–7 лет, на покрытия — от 5 лет. Заложено в спецификации
Готовность пакета документов
5 готово · 2 адаптируется · 3 готовим- Генеральный план и планировочная организация участка· Готово
- Дендроплан и ведомость озеленения· Готово
- Визуализации и фотомонтаж· Готово
- Сметная документация с ГЭСН-расценками· Готово
- Спецификация МАФ с сертификатами СТ-1· Готово
Программы субъектов РФ
Региональные программы благоустройства
Субъекты РФ · индивидуальные программы благоустройства
Проект соответствует
Параметры программы
Бюджет
от 2 до 50 млн ₽ (варьируется по регионам)
Софинансирование
Регион 70–90% · Муниципалитет 10–30%
Целевые территории
Общественные пространства, школы, детские сады, дворовые территории
Подача заявок
Индивидуально по регионам — обычно IV квартал предыдущего года
Реализация
12–18 месяцев
Что требует программа
- 1Соответствие региональным нормативам градостроительного проектирования
- 2Климатическая адаптация (снеговая, ветровая, температурная нагрузки)
- 3Включение в реестр проектов повторного применения (по запросу региона)
- 4Региональные квоты на локальных поставщиков
Как проект соответствует
- Основа — СП и ГОСТ РФ, уточняется под конкретный субъект при адаптации
- 4 климатические зоны проработаны, выбор по региону на шаге адаптации
- Готов пакет для внесения в ГИС ЕГРЗ и региональные реестры
- Сеть партнёров-производителей в 58 регионах РФ
Готовность пакета документов
3 готово · 2 адаптируется · 2 готовим- Типовой комплект чертежей· Готово
- Сметная документация· Готово
- Спецификации с российскими аналогами· Готово
- Адаптация под региональные нормативы· Адаптируется
- Климатическая адаптация под субъект· Адаптируется
Как мы помогаем с подачей
От консультации до авторского надзора01
Консультация
Определяем подходящую программу, оцениваем шансы одобрения и формируем стратегию подачи
1–2 дня
02
Адаптация проекта
Привязка к вашему участку, корректировка зонирования и спецификации под требования программы
2–4 недели
03
Подготовка пакета
Все документы, презентации, обоснования социально-экономического эффекта и визуализации
2–3 недели
04
Сопровождение подачи
Помогаем с загрузкой в электронные системы, отвечаем на замечания экспертизы и комиссии
по ситуации
05
Авторское сопровождение
После одобрения — контроль при реализации, авторский надзор и корректировки в ходе стройки
по запросу
Не знаете, под какую программу подать?
Расскажите о территории и задачах — подберём программу с максимальным шансом одобрения и рассчитаем возможный бюджет под вашу ситуацию.
Материалы проекта
Получите материалы проекта
Пришлём архив с полным комплектом документов на email в течение рабочего часа. Бесплатно для муниципальных заказчиков, проектировщиков и подрядчиков.
Что в архиве
- DWGГенплан и рабочая документация12 чертежей в AutoCAD 2018, масштаб 1:500 и 1:100, слои по ГОСТ
- PDFПояснительная записка48 страниц, разделы ПЗ, ОДИ, ООС, пожарной безопасности
- XLSXСпецификация МАФ и ведомость объёмов47 позиций с артикулами, ценами и нормативными ссылками
- JPG3D-визуализации и рендеры24 ракурса территории, зон и фасада школы, 3840×2160 px
- PDFФрагменты сметной документацииЛокальные сметы по разделам, методика пересчёта под регион
Общий объём архива — 148 МБ. Ссылка на скачивание действительна 7 дней.
Что будет после отправки формы
- 01В течение часаАрхив на emailАвтоматически, в одном письме — архив со всеми материалами
- 02В течение дняЗвонок менеджераУточним задачу и подскажем по адаптации — только если захотите
- 03В течение неделиПодборка похожих решенийПришлём 3–5 типовых проектов по вашему направлению. Одно письмо, без навязчивости
Почему бесплатно для муниципалитетов
Проект разработан как витрина наших решений и малых архитектурных форм. Если вы используете его в своей работе и захотите заказать МАФ напрямую или через генподрядчика — мы будем рады. Если нет — материалы остаются у вас, без обязательств и подписок.
.png)
ГК «Набережная»
Типовые проекты и производство МАФ
- Проектов
- 180+
- Регионов
- 42
- Лет опыта
- 14
СРО проектировщиковISO 9001:2015152-ФЗ
За последний год
Материалы скачали 312+ муниципалитетов, 840+ проектных бюро и 180+ подрядных организаций
Или напрямую:
Соответствует 152-ФЗ · Защита ПДн · Отписка одним кликом
Частые вопросы
Частые вопросы о проекте
Честные ответы на вопросы о работе с типовым проектом, правах на материалы, комплектации и сопровождении. Не нашли ответ — напишите, добавим.
Использование проекта
Права и юридические вопросы
МАФ и комплектация
Нормативы и документация
Оплата и работа с бюджетом
Сопровождение и экспертиза
Не нашли ответ на свой вопрос?
Напишите — ответим в течение рабочего дня. Вопрос и ответ добавим в этот раздел, чтобы помочь другим.
Каталог проектов
Другие типовые проекты в каталоге
180+ готовых решений для территорий разного типа, масштаба и бюджета. Выберите подходящий под вашу задачу.

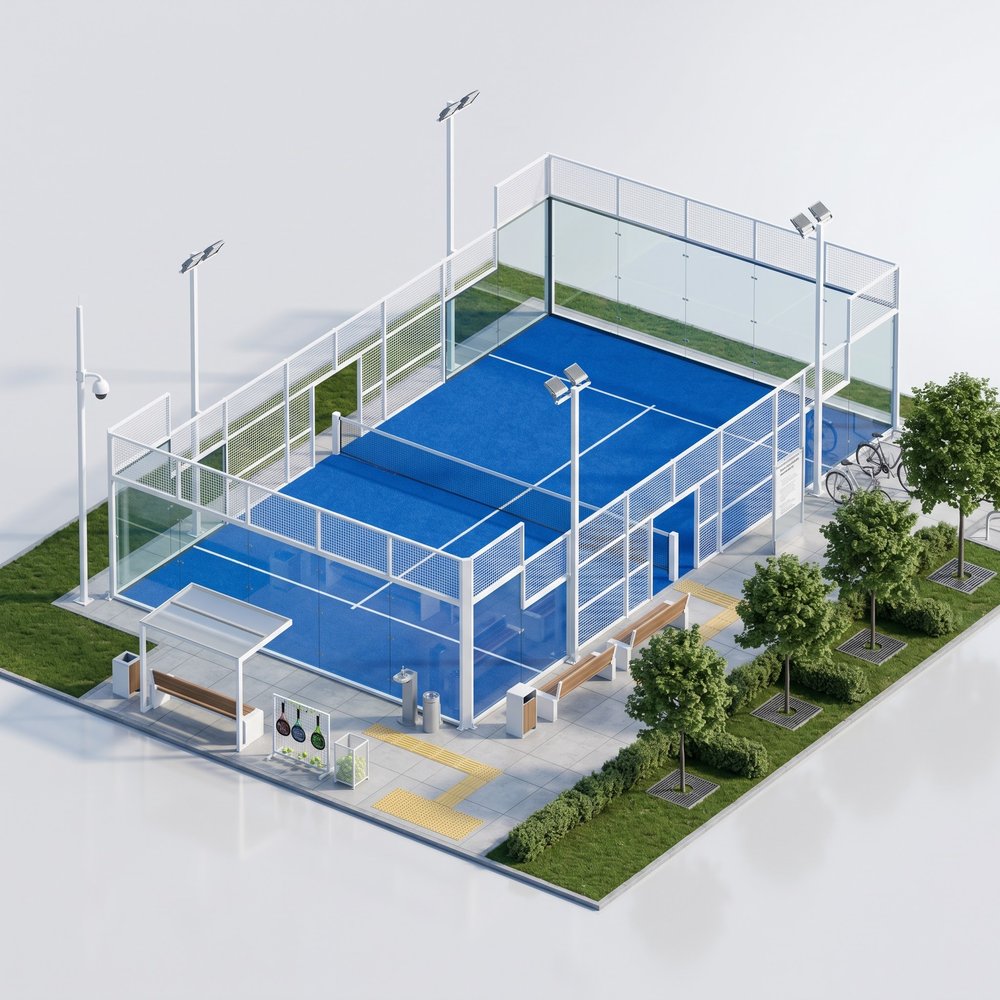

Площадка для игры в Падел
Закрытый падел-корт со стеклянным ограждением и зоной ожидания для городского спортивного объекта
7005 зон18 МАФ
ФКГСРегиональные программы
Реализация от 6000000 млн ₽
Посмотреть

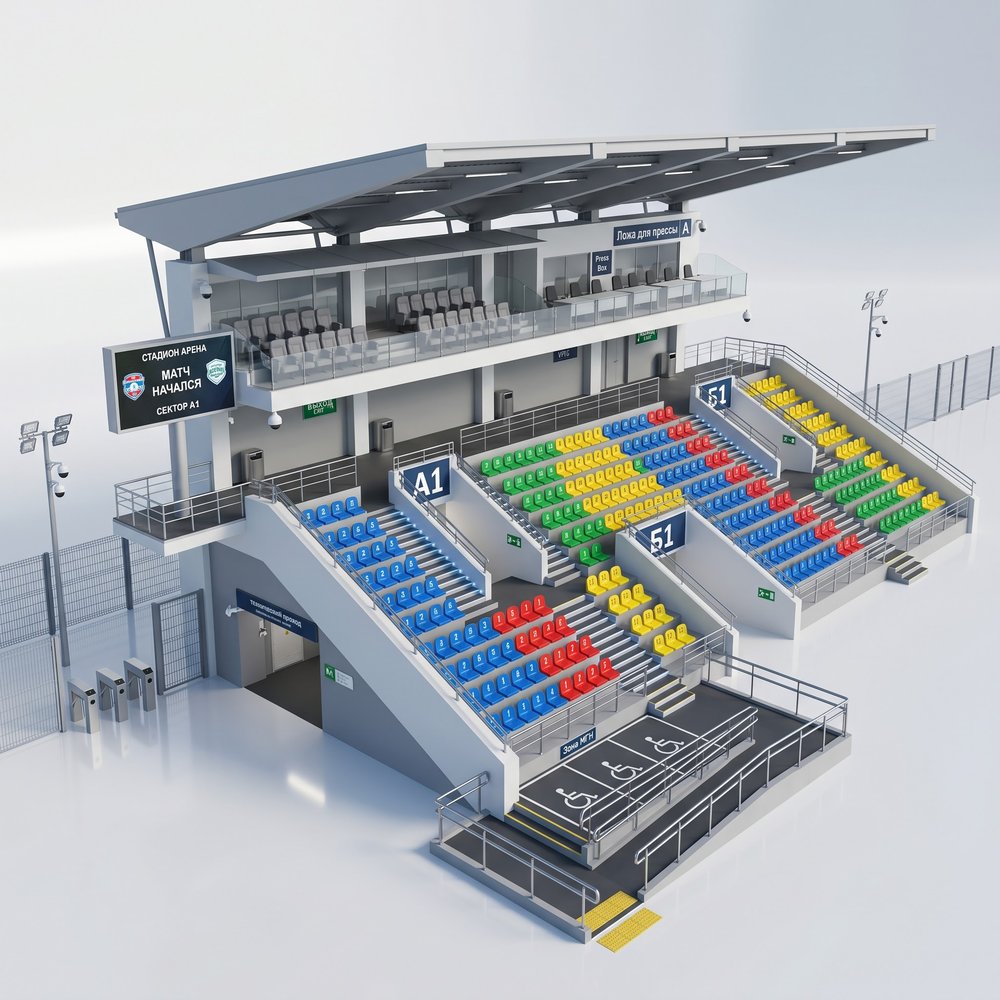

Зрительские трибуны
Крытая зрительская трибуна с зонами для прессы, VIP, болельщиков и МГН
12006 зон28 МАФ
Региональные программы
Реализация от 9700000 млн ₽
Посмотреть
Спортивное ядро (футбольное поле + беговые дорожки)
Полноразмерное спортивное ядро с футбольным полем, беговыми дорожками и трибуной для зрителей.
115006 зон38 МАФ
Нацпроект «Образование»Региональные программы
Реализация от 86500000 млн ₽
Посмотреть
Многофункциональная игровая коробка (КМФ)
Универсальная спортивная коробка с разметкой под мини-футбол, баскетбол и волейбол
15004 зон18 МАФ
ФКГСРегиональные программы
Реализация от 9500000 млн ₽
ПосмотретьВ каталоге больше типовых проектов
180+ готовых решений для дворов, скверов, парков, школ, детских садов, набережных и других типов территорий. С фильтрацией по бюджету, программам и регионам.
