Зрительские трибуны
Трибуна спроектирована как готовый комплекс приёма зрителей, а не просто ряды кресел. Двухъярусная схема развела пресс-ложу и VIP с отдельным остеклением и наверху от основной чаши, что снимает конфликт между работой журналистов и атмосферой болельщиков. Зона МГН вынесена на уровень поля с самостоятельным пандусом и не пересекается с основными лестницами. Цветовая разметка секторов и нумерация мест упрощают навигацию и контроль билетов на турникетах. Навес закрывает зрителей и электронику пресс-бокса, а мачтовое освещение обеспечивает работу объекта в вечернее время.
- Двухъярусная компоновка с пресс-ложей и VIP-зоной наверху позволяет проводить матчи с телетрансляцией и работой журналистов без помех со стороны болельщиков
- Зона МГН вынесена на отдельный уровень с собственным пандусом и тактильной плиткой, что обеспечивает доступ маломобильных зрителей без подъёма по лестницам
- Цветовая кодировка секторов и нумерация мест упрощают рассадку, контроль билетов и эвакуацию по обозначенным выходам
- Навес над верхним ярусом закрывает пресс-бокс и VIP-зону от осадков, что позволяет сохранить аппаратуру и проводить мероприятия в любую погоду
- Турникетная группа на входе и технический проход под трибуной разделяют потоки зрителей и обслуживающего персонала
- Информационное табло с обозначением сектора и статусом матча работает как часть навигации и трансляции событий для зрителей
- 1200
- Площадь территории
- 6зон
- Функциональных зон
- 28позиций
- МАФ в спецификации
Концепция

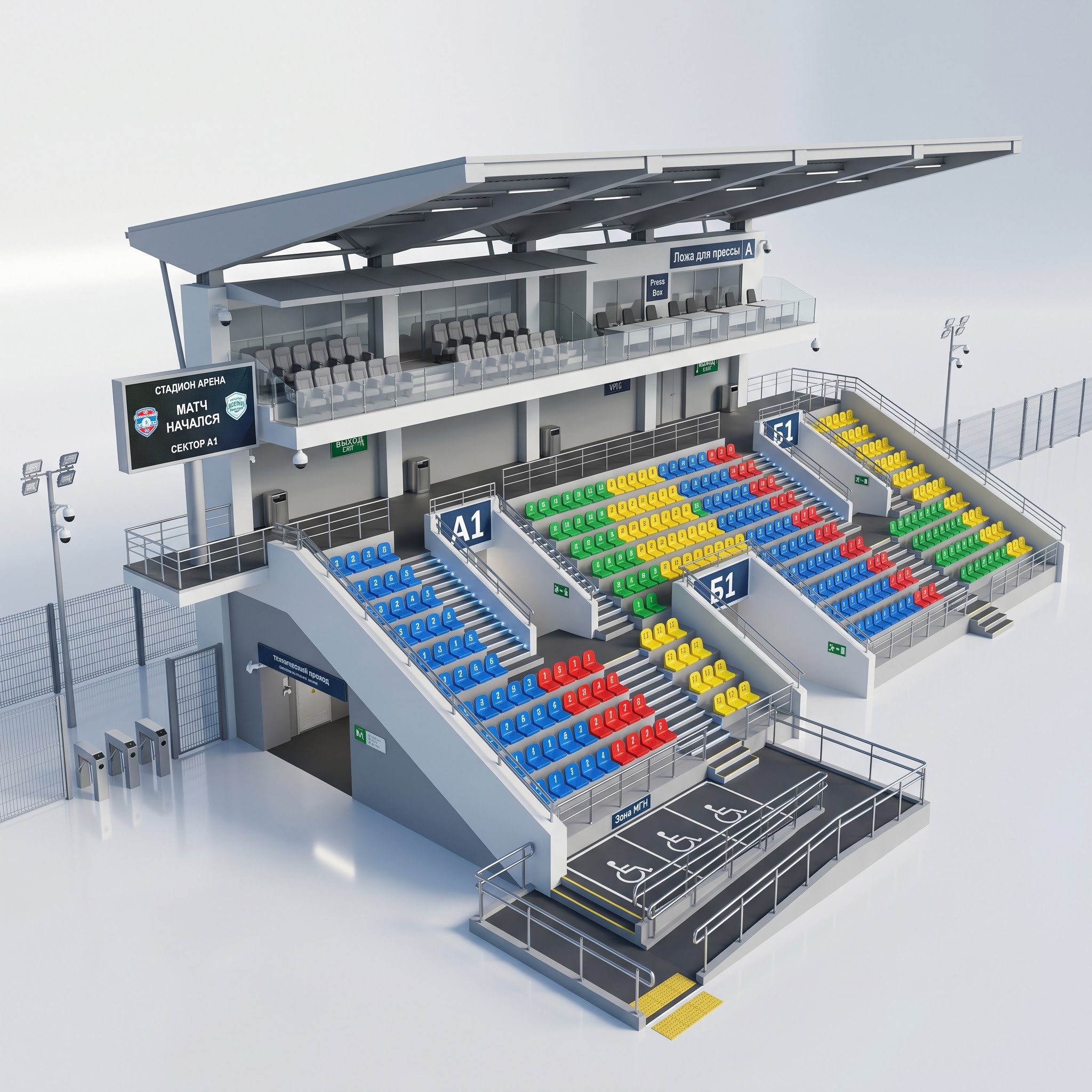

Проект зрительских трибун
1 / 1
Проект представляет собой крытую зрительскую трибуну для спортивного объекта с чёткой иерархией зон по типам зрителей. Конструкция организована в два яруса: верхний — закрытая ложа для прессы и VIP-зона, нижний — открытые секторы для болельщиков с цветовой кодировкой мест.
На территории размещены турникеты входной группы, технический проход под трибуной, выделенная зона МГН с пандусом и тактильной плиткой, информационное табло с указанием сектора и матча. Освещение обеспечено мачтами прожекторов по периметру, навес защищает зрителей и оборудование от осадков.
Зонирование трибуны разводит потоки прессы, VIP-гостей, рядовых зрителей и маломобильных посетителей, при этом сохраняя единый контур безопасности и эвакуации через обозначенные выходы.
Концепция модуля
Трибуна как сценарий приёма зрителей
Каждая категория зрителей получает свой маршрут, своё место и свой режим работы — от прессы до маломобильных гостей
Стандартная типовая трибуна на спортивных объектах решает только одну задачу — посадить зрителей. На практике этого недостаточно: на матч одновременно приходят журналисты, представители клубов, рядовые болельщики, семьи с детьми и маломобильные гости. Если их потоки и места не разведены, организаторы каждый раз сталкиваются с одинаковыми проблемами — пресса мешает зрителям, VIP не имеют отдельной зоны, маломобильным гостям просто негде разместиться. Этот проект решает задачу через чёткое функциональное зонирование внутри одной компактной конструкции. Верхний ярус закрыт под пресс-ложу и VIP-зону: остеклённый объём с собственными креслами, рабочими столами для журналистов и отдельным выходом обеспечивает работу с трансляцией и приём официальных гостей. Нижний ярус — основная зрительская чаша с цветовой кодировкой секторов А1 и Б1, где номера мест и цвет кресел делают рассадку очевидной без сопровождающих. Зона МГН вынесена на уровень поля, оборудована пандусом, тактильной плиткой и собственными местами для колясок — маломобильный зритель попадает на трибуну без подъёма по лестницам. Входная группа с турникетами, технический проход для обслуживания и информационное табло с указанием сектора замыкают контур: каждый зритель проходит свой маршрут от ворот до места без пересечения с чужими потоками. В результате клуб или муниципальный объект получает трибуну, которая работает не только во время матча, но и при медиамероприятиях, церемониях награждения, школьных соревнованиях. Уходит необходимость арендовать дополнительные конструкции под прессу или организовывать отдельные места для МГН в день события — все режимы заложены в проект изначально.
4 категории
Раздельные зоны для прессы, VIP, рядовых зрителей и маломобильных гостей100%
Доступ зоны МГН без подъёма по ступеням, с пандусом и тактильной плиткой2 уровня
Цветовая кодировка секторов и нумерация мест для самостоятельной рассадки зрителейЛюбая погода
Навес закрывает пресс-бокс и VIP-зону от осадков, сохраняя работу в любых условияхНаполнение модуля
Что входит в Модуль
29 элементов в единой тематической стилистике
01
Места для прессы и VIP-гостей
Закрытый верхний ярус для журналистов и официальных гостей с отдельным остеклением и собственным выходом
- Остеклённая пресс-ложа с рабочими местами
- Кресла VIP-зоны с повышенным комфортом
- Навигационная вывеска «Ложа для прессы / Press Box»
- Ограждение из стекла по периметру яруса
- Отдельный выход с обозначением «Exit»
- Камеры видеонаблюдения по периметру ложи
02
Зрительские секторы основной чаши
Открытые трибуны для рядовых болельщиков с цветовой кодировкой и нумерацией мест
- Сектор А1 — синие пластиковые кресла с нумерацией
- Сектор Б1 — кресла с цветовой кодировкой (синие, красные, жёлтые, зелёные)
- Лестничные марши между рядами с поручнями
- Информационные таблички с номерами секторов
- Ограждение по краю трибуны
03
Зона маломобильных групп населения
Выделенный сектор на уровне поля для зрителей на колясках с собственным маршрутом доступа
- Размеченные места под коляски — 4 шт.
- Пандус с поручнями для подъёма на уровень трибуны
- Тактильная плитка перед пандусом
- Ограждение зоны с двух сторон
- Навигационная табличка «Зона МГН»
04
Входная группа и контроль доступа
Зона прохода зрителей с турникетами и сопроводительной навигацией перед началом матча
- Турникеты с системой контроля доступа — 3 шт.
- Подъездные дорожки к турникетам
- Калитка ограждения на входе
- Информационное табло с указанием матча и сектора
- Камеры видеонаблюдения над входом
05
Служебная и техническая инфраструктура
Зоны для работы персонала и обслуживания трибуны во время и между мероприятиями
- Технический проход под трибуной с табличкой
- Служебные двери и эвакуационные выходы
- Урны для мусора по периметру трибуны
- Камеры видеонаблюдения служебной зоны
06
Освещение и навес
Конструкции, обеспечивающие работу объекта в вечернее время и защиту от осадков
- Мачты прожекторного освещения по периметру — 2 шт.
- Навес над верхним ярусом со встроенным линейным освещением
- Линейные светильники подсветки лестниц
- Ограждение периметра объекта
Что входит в комплект модуля
Полный пакет проектных материалов, готовый к использованию и адаптации.
0документов
0листов графики
380МБ в архиве
СП 82.13330.2016 · СП 42.13330.2016 · ГОСТ Р 52169PDF4 листа
Схема зонирования
Разделение территории на функциональные зоны с экспликацией
DWGPDF8 листов
План покрытий
Типы и площади покрытий с привязкой к производителям и артикулам
DWGPDF6 листов
Дендроплан
Схема озеленения с указанием пород, габаритов и количества растений
XLSXPDF2 листа
Ассортиментная ведомость
Таблица растений с количеством, высотой, возрастом и стоимостью
XLSXPDF47 позиций
Спецификация МАФ
Полный перечень изделий с артикулами, габаритами и ценами
DWGPDF5 листов
Схема освещения
Расстановка опор освещения с расчётом уровней и зон охвата
DWGPDF6 листов
Ливневая канализация
Трассировка сети водоотведения с уклонами и врезками
DWGPDF4 листа
Вертикальная планировка
Чертёж отметок и уклонов рельефа территории
JPG18 файлов · 4K
3D-визуализации
Рендеры в высоком разрешении — общий план и детальные ракурсы
PDF32 страницы
Пояснительная записка
Описание проектных решений и принятых технических условий
XLSXPDFлокальные сметы
Фрагменты сметной документации
Примеры смет по ключевым разделам для ориентира по бюджету проекта
Хотите получить полный комплект?
Оставьте контакты — отпривим архив на email в течение часа.
Бесплатно для муниципальных заказчиков и проектировщиков
Гибкая основа
Адаптация проекта под ваши условия
Проект разработан как гибкая основа. Меняем размеры, бюджет и состав зон — сохраняем качество и нормативное соответствие.
Размер и геометрия участка
Масштабируется под участок от 0,3 до 2,5 га. Форма границ любая — состав зон сохраняется, расположение перестраивается.
0,03 га
0,12 га
0,24 га
0,03 га
0,12 габазовый 0,12 га
0,24 гаМеняется
- МАФ, шт28
- Площадь зон×1.00
- Пропуск., чел/день450
Сохраняется
- Все функц. зоны
- Нормативы СП/ГОСТ
- Доступная среда
Бюджет реализации
Три ценовые категории — от базовой до премиум. Различаются материалы и уровень МАФ, функциональность сохраняется.
Стоимость реализации
от 9.0 до 11.7 млн ₽
Срок
5–7 месяцев
Покрытия
Тротуарная плитка 400×400 + резиновое покрытие по слоям
МАФ
Скамьи с лиственницей, урны двухсекционные, перголы
Освещение
Парковые опоры, диммирование, подсветка МАФ
Озеленение
Крупномеры 3–4 м, кустарники с комом, миксбордеры
Переход между категориями возможен на этапе адаптации. Спецификация МАФ пересчитывается автоматически.
Климатическая зона
Растения, покрытия и конструкции адаптируются под климат региона — от южных до северных территорий.
Темп.
−35 °C … +35 °C
Снег
180 кг/м² (III район)
Ветер
23 кг/м² (I район)
Дендроплан: Базовая ведомость проекта — липа, клён, берёза, спирея, кизильник
Покрытия: Стандартные морозостойкие покрытия с антискольжением F150
МАФ: Стандартная антикоррозия: оцинковка + порошковая покраска
Состав функциональных зон
Каждую зону можно исключить, заменить или дополнить под реальные потребности территории и её пользователей.
Площадь
1 200 м²
Стоимость
9.0 млн ₽
МАФ
28 шт.
Как происходит адаптация
Типовой срок �� 4–6 недельШАГ 01
Бриф и исходные данные
Вы присылаете геоподоснову участка, список требований и бюджетные рамки
2–3 дня
ШАГ 02
Предварительный расчёт
Пересчитываем проект под ваши параметры, готовим КП на адаптацию
2–3 дня
ШАГ 03
Адаптация проектной документации
Переработка всех разделов, привязка к участку, корректировка спецификации
2–3 недели
ШАГ 04
Согласование и доработки
Показываем результат, вносим правки по замечаниям заказчика
1 неделя
ШАГ 05
Передача комплекта
Финальные DWG, PDF, сметы, спецификация МАФ, пояснительная записка
1 день
Хотите рассчитать адаптацию под ваш участок?
Пришлите границы участка и требования — в течение 3 рабочих дней подготовим КП с составом работ и стоимостью.
Стоимость адаптации — от 180 000 ₽ · Срок — от 2 недель
Сценарии работы с проектом
Как вы можете использовать этот проект
Три сценария работы с типовым решением — для муниципалитетов, проектировщиков и проектных организаций. Выберите подходящий
Для муниципалитетов и подрядчиков
Взять проект целиком
Готовый комплект для вашей территории
Подходит, если у вас есть участок и задача реализовать комплексное благоустройство. Адаптируем проект под геометрию, климат и бюджет, сопроводим до реализации
Для кого подходит
Администрации городов и районов, управляющие компании, подрядные организации, генподрядчики бюджетных объектов
Что входит
- Полный комплект проектных материалов
- Адаптация под ваш участок (геометрия, рельеф, контекст)
- Корректировка под климатическую зону
- Сопровождение экспертизы и согласований
- Комплектация МАФ напрямую от производителя
от 420 000 ₽
Срок адаптации — от 2 недель
Итоговая стоимость зависит от объёма доработок
Для проектировщиков
Взять отдельные узлы
Готовые решения зон — в ваш проект
Подходит, если вы ведёте свой проект и хотите использовать готовые узлы — спортивное ядро, входную группу, игровой городок, узел озеленения
Для кого подходит
Индивидуальные проектировщики, архитекторы, небольшие студии, работающие над собственными объектами
Что входит
- DWG-фрагменты конкретных узлов проекта
- Технические узлы в разрезах (покрытия, основания, крепления)
- Спецификация МАФ для выбранного узла
- Возможность заказать только нужные изделия
- Техподдержка при интеграции в ваш проект
от 18 000 ₽ за узел
Бесплатно при заказе комплектации от 800 000 ₽
Узлы сертифицированы и соответствуют СП
Для проектных организаций
Закладывать МАФ в свои проекты
Партнёрская программа для бюро
Подходит, если ваше бюро регулярно разрабатывает проекты благоустройства и вы хотите закладывать качественные МАФ с понятной комплектацией
Для кого подходит
Проектные бюро и мастерские с портфолио от 5 проектов, архитектурные студии, работающие с муниципальным и коммерческим заказчиком
Что входит
- Полная DWG/SKP библиотека всех изделий
- Готовые тексты для ведомостей и пояснительных записок
- Персональный менеджер и техподдержка
- Партнёрские цены на комплектацию
- Приоритетная комплектация при реализации ваших объектов
Подключение — бесплатно
Условия партнёрства — индивидуально
Для бюро с подтверждённым портфолио
Не уверены, какой сценарий вам подходит?
Расскажите о задаче — подберём оптимальный вариант сотрудничества и ответим на вопросы
Финансирование
Под какие программы финансирования подходит проект
Проект адаптирован под требования федеральных, региональных и ведомственных программ. Готовы сопроводить подачу заявки от консультации до авторского надзора при реализации.
Программ подходит
1
1 — без адаптации
Диапазон бюджета
0,5–500млн ₽
в зависимости от программы
Готовность пакета
75%
в среднем по программам
Опыт сопровождения
80+
успешных заявок за 2019–2025
Программы субъектов РФ
Региональные программы благоустройства
Субъекты РФ · индивидуальные программы благоустройства
Проект соответствует
Параметры программы
Бюджет
от 2 до 50 млн ₽ (варьируется по регионам)
Софинансирование
Регион 70–90% · Муниципалитет 10–30%
Целевые территории
Общественные пространства, школы, детские сады, дворовые территории
Подача заявок
Индивидуально по регионам — обычно IV квартал предыдущего года
Реализация
12–18 месяцев
Что требует программа
- 1Соответствие региональным нормативам градостроительного проектирования
- 2Климатическая адаптация (снеговая, ветровая, температурная нагрузки)
- 3Включение в реестр проектов повторного применения (по запросу региона)
- 4Региональные квоты на локальных поставщиков
Как проект соответствует
- Основа — СП и ГОСТ РФ, уточняется под конкретный субъект при адаптации
- 4 климатические зоны проработаны, выбор по региону на шаге адаптации
- Готов пакет для внесения в ГИС ЕГРЗ и региональные реестры
- Сеть партнёров-производителей в 58 регионах РФ
Готовность пакета документов
3 готово · 2 адаптируется · 2 готовим- Типовой комплект чертежей· Готово
- Сметная документация· Готово
- Спецификации с российскими аналогами· Готово
- Адаптация под региональные нормативы· Адаптируется
- Климатическая адаптация под субъект· Адаптируется
Как мы помогаем с подачей
От консультации до авторского надзора01
Консультация
Определяем подходящую программу, оцениваем шансы одобрения и формируем стратегию подачи
1–2 дня
02
Адаптация проекта
Привязка к вашему участку, корректировка зонирования и спецификации под требования программы
2–4 недели
03
Подготовка пакета
Все документы, презентации, обоснования социально-экономического эффекта и визуализации
2–3 недели
04
Сопровождение подачи
Помогаем с загрузкой в электронные системы, отвечаем на замечания экспертизы и комиссии
по ситуации
05
Авторское сопровождение
После одобрения — контроль при реализации, авторский надзор и корректировки в ходе стройки
по запросу
Не знаете, под какую программу подать?
Расскажите о территории и задачах — подберём программу с максимальным шансом одобрения и рассчитаем возможный бюджет под вашу ситуацию.
Материалы проекта
Получите материалы проекта
Пришлём архив с полным комплектом документов на email в течение рабочего часа. Бесплатно для муниципальных заказчиков, проектировщиков и подрядчиков.
Что в архиве
- DWGГенплан и рабочая документация12 чертежей в AutoCAD 2018, масштаб 1:500 и 1:100, слои по ГОСТ
- PDFПояснительная записка48 страниц, разделы ПЗ, ОДИ, ООС, пожарной безопасности
- XLSXСпецификация МАФ и ведомость объёмов47 позиций с артикулами, ценами и нормативными ссылками
- JPG3D-визуализации и рендеры24 ракурса территории, зон и фасада школы, 3840×2160 px
- PDFФрагменты сметной документацииЛокальные сметы по разделам, методика пересчёта под регион
Общий объём архива — 148 МБ. Ссылка на скачивание действительна 7 дней.
Что будет после отправки формы
- 01В течение часаАрхив на emailАвтоматически, в одном письме — архив со всеми материалами
- 02В течение дняЗвонок менеджераУточним задачу и подскажем по адаптации — только если захотите
- 03В течение неделиПодборка похожих решенийПришлём 3–5 типовых проектов по вашему направлению. Одно письмо, без навязчивости
Почему бесплатно для муниципалитетов
Проект разработан как витрина наших решений и малых архитектурных форм. Если вы используете его в своей работе и захотите заказать МАФ напрямую или через генподрядчика — мы будем рады. Если нет — материалы остаются у вас, без обязательств и подписок.
.png)
ГК «Набережная»
Типовые проекты и производство МАФ
- Проектов
- 180+
- Регионов
- 42
- Лет опыта
- 14
СРО проектировщиковISO 9001:2015152-ФЗ
За последний год
Материалы скачали 312+ муниципалитетов, 840+ проектных бюро и 180+ подрядных организаций
Или напрямую:
Соответствует 152-ФЗ · Защита ПДн · Отписка одним кликом
Частые вопросы
Частые вопросы о проекте
Честные ответы на вопросы о работе с типовым проектом, правах на материалы, комплектации и сопровождении. Не нашли ответ — напишите, добавим.
Использование проекта
Права и юридические вопросы
МАФ и комплектация
Нормативы и документация
Оплата и работа с бюджетом
Сопровождение и экспертиза
Не нашли ответ на свой вопрос?
Напишите — ответим в течение рабочего дня. Вопрос и ответ добавим в этот раздел, чтобы помочь другим.
Каталог проектов
Другие типовые проекты в каталоге
180+ готовых решений для территорий разного типа, масштаба и бюджета. Выберите подходящий под вашу задачу.
Теннисные корты в парке
Огороженный теннисный комплекс на два основных корта с тренировочной стенкой и сервисным павильоном
35006 зон32 МАФ
Региональные программыГЧП и концессии
Реализация от 28600000 млн ₽
Посмотреть
Площадка для игры в Падел
Закрытый падел-корт со стеклянным ограждением и зоной ожидания для городского спортивного объекта
7005 зон18 МАФ
ФКГСРегиональные программы
Реализация от 6000000 млн ₽
Посмотреть
Спортивное ядро (футбольное поле + беговые дорожки)
Полноразмерное спортивное ядро с футбольным полем, беговыми дорожками и трибуной для зрителей.
115006 зон38 МАФ
Нацпроект «Образование»Региональные программы
Реализация от 86500000 млн ₽
Посмотреть
Многофункциональная игровая коробка (КМФ)
Универсальная спортивная коробка с разметкой под мини-футбол, баскетбол и волейбол
15004 зон18 МАФ
ФКГСРегиональные программы
Реализация от 9500000 млн ₽
ПосмотретьВ каталоге больше типовых проектов
180+ готовых решений для дворов, скверов, парков, школ, детских садов, набережных и других типов территорий. С фильтрацией по бюджету, программам и регионам.
